特征
  • 高马力传动，只需普通多种V型三角带驱动的1／3空间
  • 寿命长、维修成本低
  • 高效率、节省能源
  • 高度防热防油，适合各种恶劣环境使用
  • 长度稳定性，一套适合各种驱动的三角传动超级高速防油带(动力能手)在伸张力之下保持超级的统一性，甚至在长期储藏之后仍能完美配合

结构

  1. 饱含橡胶的帆布
  2. 聚酯抗拉构件
  3. 氯丁二烯绝缘橡胶
  4. 特别横向增强线
  5. 氯丁二烯压缩橡胶

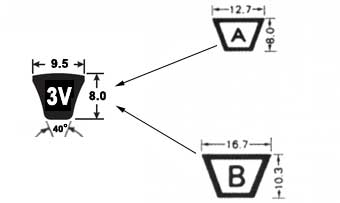

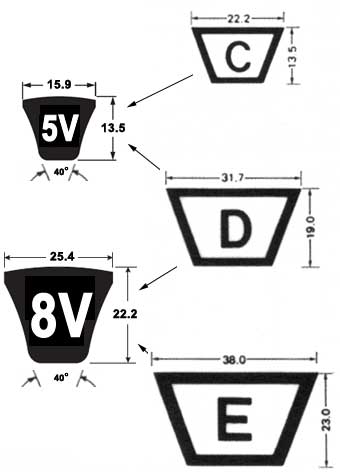

示意图
型号上端宽度 a厚度 b 角度θ
3V0.38"(9.5mm)0.32" (8.0mm) 40°
5V0.62"(15.9mm)0.62" (13.5mm) 40°
8V1.0"(25.4mm)0.88" (22.2mm) 40°

尺寸标志

3V (9.5 x 8.0)
(※31 个规格)
皮带型号外周长(mm)
3V 250635
3V 265673
3V 280711
3V 300762
3V 315800
3V 335851
3V 355902
3V 375953
3V 4001016
3V 4251080
3V 4501143
3V 4751207
3V 5001270
3V 5301346
3V 5601422
3V 6001524
皮带型号外周长(mm)
3V 6301600
3V 6701702
3V 7101803
3V 7501905
3V 8002032
3V 8502159
3V 9002286
3V 9502413
3V 10002540
3V 10602692
3V 11202845
3V 11802997
3V 12503175
3V 13203353
3V 14003556
5V (15.9 x 13.5)
(※35 个规格)
皮带型号外周长(mm)
5V 5001270
5V 5301346
5V 5601422
5V 6001524
5V 6301600
5V 6701702
5V 7101803
5V 7501905
5V 8002032
5V 8502159
5V 9002286
5V 9502413
5V 10002540
5V 10602692
5V 11202845
5V 11802997
5V 12503175
5V 13203353
皮带型号外周长(mm)
5V 14203556
5V 15003810
5V 16004064
5V 17004318
5V 18004572
5V 19004826
5V 20005080
5V 21205385
5V 22405690
5V 23605994
5V 25006350
5V 26506731
5V 28007112
5V 30007620
5V 31508001
5V 33508509
5V 35009017
8V (25.4 x 22.2)
(※30 个规格)
皮带型号外周长(mm)
8V 10002540
8V 10602692
8V 11202845
8V 11802997
8V 12503175
8V 13203353
8V 14003556
8V 15003810
8V 16004064
8V 17004318
8V 18004572
8V 19004826
8V 20005080
8V 21205383
8V 22405690
皮带型号外周长(mm)
8V 23605994
8V 25006350
8V 26506731
8V 28007112
8V 30007620
8V 31508001
8V 33508509
8V 35509017
8V 37509525
8V 400010160
8V 425010795
8V 450011430
8V 475012065
8V 500012700
8V 560014224

※如有需求，可提供其他尺寸。
